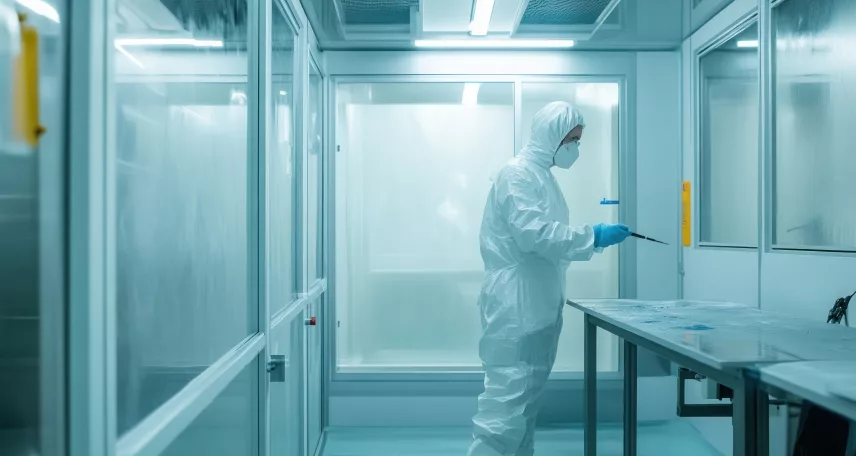

Gestaltung von „beobachtungssicheren“ Reinräumen (Post-Annex 1) in der Pharmaindustrie

Wenn Inspektoren heute einen pharmazeutischen Reinraum betreten, achten sie nicht mehr nur auf saubere Oberflächen und korrekte Schutzkleidung. Sie beobachten Verhalten, Sichtbarkeit und Datenintegrität, Aspekte, die weit über die sterilen Wände hinausgehen. Das überarbeitete EU-GMP Anhang 1 (2023) hat die Erwartungen an die Reinraumauslegung verändert und macht Transparenz, sowohl im wörtlichen als auch im prozeduralen Sinne, zu einer regulatorischen Notwendigkeit. Daraus entstand das neue Konzept der „observation-proof“-Reinräume, ein Begriff, der Umgebungen beschreibt, die so konzipiert sind, dass sie auf den ersten Blick Prüfungen bestehen und die Einhaltung von Vorschriften sichtbar verankert ist.



Was bedeutet „observation-proof“?

Im Post-Annex-1-Zeitalter heißt beobachtungssicher nicht, Mängel zu verbergen, sondern sie durch Design zu beseitigen. Regulatorische Inspektoren führen jetzt ganzheitliche visuelle Bewertungen, bei denen nicht nur Umweltkontrollen, sondern auch das Verhalten der Mitarbeitenden, die ergonomische Gestaltung und die Daten­sichtbarkeit bewertet werden.

Ein „observation-proof“-Reinraum ist einer, in dem:

• Design und Betrieb sichtbar mit GMP-Grundsätzen übereinstimmen, selbst ohne tiefgehende Inspektion.
• Menschliche Eingriffe minimiert oder eingegrenzt sind, wodurch Compliance-Risiken reduziert werden.
• Prozesse transparent und rückverfolgbar sind, mit klarer Trennung von Produktfluss, Personal und Abfall.
• Beobachtungslinien und physische Sichtbarkeit unterstützen Überwachung, Aufsicht und Audit-Bereitschaft.

Im Wesentlichen: Wenn ein Reinraum konform aussieht, sich konform verhält und die Konformität dokumentiert, wird er observation-proof.

Anhang 1: Die Neudefinition der Designprioritäten

Der überarbeitete Annex 1 (wirksam ab August 2023) betont Kontaminationskontrollstrategie (CCS) und visuelles Management. Für Anlagenplaner bedeutet das, dass jede architektonische und mechanische Entscheidung zur sichtbaren Einhaltung beitragen muss.

Wesentliche Gestaltungsfolgen aus Annex 1 umfassen:

• Klare Trennung der Reinraumklassen und Visualisierung der gerichteten Luftströmung.
• Unidirektionale Bewegung von Produkt und Personal, unterstützt durch Luftschleusen und Durchreichen.
• Reduzierung von manuellen Berührungspunkten durch Automatisierung, Robotik und Isolatorsysteme.
• Integration datengesteuerter Überwachungssysteme zur kontinuierlichen Absicherung.

Das Prinzip in Anhang 1 „Qualität einzubauen, statt sie durch Prüfung herzustellen“ erstreckt sich nun auf wie ein Reinraum aussieht und unter Beobachtung funktioniert – sowohl durch Prüfer als auch durch interne QA-Teams.

Entwurf für visuelle und funktionale Konformität

1. Sichtlinien: Transparenz ohne Kompromisse

Ein beobachtungssicheres Design beginnt mit Layout-Geometrie. Glastrennwände, strategisch platzierte Sichtfenster und offene Grundrisse ermöglichen es Vorgesetzten und Inspektoren, Prozesse visuell zu verfolgen, ohne kritische Bereiche betreten zu müssen.

Diese Transparenz darf jedoch die Umweltintegrität nicht beeinträchtigen. Planer bevorzugen heute:

• Planbündig eingebaute Glaswände mit doppelt abgedichteten Fugen.
• Druckkompensierte Sichtfenster zur Aufrechterhaltung der Differenzialintegrität.
• CCTV und Fernüberwachung als Erweiterungen der Sichtbarkeit für Grade A- und B-Bereiche.

Das Prinzip ist einfach: Wenn etwas beobachtet werden muss, schaffen Sie Sichtbarkeit statt Zugang.

2. Menschliches Verhalten durch Gestaltung

Anhang 1 hebt menschliches Versagen als führendes Kontaminationsrisiko hervor. Ein „beobachtungssicheres“ Design verringert dies, indem es Umgebungen schafft, die korrektes Verhalten lenken.

Ergonomische Anordnungen stellen sicher, dass Bediener nur minimal in Versuchung kommen, Abkürzungen zu nehmen:

• Eindirektionale Flusswege verhindern Rückverfolgung.
• Definierte Materialtransferwege reduzieren Kreuzkontamination.
• Farbkodierte Zonen vereinfachen die operative Orientierung.
• Automatisierte Verriegelungen und eingeschränkte Zugangskontrollen erzwingen konformes Verhalten passiv.

Moderne Reinräume nutzen jetzt verhaltensbezogene Technik, und gestalten Räume so, dass es leichter ist, das Richtige zu tun als das Falsche.

3. Datenintegrität und EM-Transparenz

Im digitalen Zeitalter muss ein beobachtungssicherer Reinraum auch elektronisch transparent sein. Mit Annex 1, der 21 CFR Part 11 und Erwartungen an die Datennachverfolgbarkeit bekräftigt, sind Environmental Monitoring (EM) und Building Management Systems (BMS) zentral für die Inspektionsbereitschaft.

Wesentliche Merkmale umfassen:

• Integrierte EM-Dashboards die Trends zu lebensfähigen und nicht-lebensfähigen Partikeln anzeigen.
• Sichere Audit-Trails die Bedieneraktionen mit Umweltereignissen verknüpfen.
• RMM (Schnelle mikrobiologische Methoden) für nahezu Echtzeit-Einblicke in Kontaminationen.
• Digitale SOPs und EM-Mapping während Audits zugänglich.

Eine gut gestaltete Überwachungsoberfläche erkennt nicht nur Abweichungen, sie demonstriert auch Kontrolle unter Beobachtung.

4. Material- & Geräteflussoptimierung

Beobachtungssichere Reinräume werden auch danach beurteilt, wie logisch und hygienisch Materialien gehandhabt werden. Annex 1 verlangt eine dokumentierte Rechtfertigung für jeden Transfer, und das visuelle Design spielt hier eine wesentliche Rolle.

Moderne Layouts verwenden:

• Durchreichklappen mit Verriegelungen zur Aufrechterhaltung der Druckkaskade.
• Separierte Transferkorridore für saubere und verschmutzte Materialien.
• Modulare Reinraum-Möblierung und mobile Isolatoren zur Anpassung an wechselnde Produktionslinien.
• CIP-/SIP-Systeme die die Abhängigkeit von manueller Reinigung verringern.

Das Ergebnis ist ein sichtbar logischer Fluss, der einem Auditor schon auf den ersten Blick signalisiert, dass Kreuzkontamination nicht auftreten kann.

5. Luftstrom-Visualisierung und Eindämmung

Annex 1 verlangt jetzt ausdrücklich den Nachweis, dass Luftstrommuster die Unidirektionalität nicht stören oder Turbulenzen über kritischen Bereichen erzeugen. Daher ist die Luftstrom-Visualisierung („Smoke Studies“) nicht nur ein Validierungsschritt, sondern ein Konstruktionsparameter.

Beobachtungssichere Reinräume beinhalten:

• CFD (Computational Fluid Dynamics) Simulationen in der Konstruktionsvalidierung.
• Sichtbare laminare Strömungszonen in kritischen Bereichen.
• Farbkodierte HEPA-Diffusoren und Rücklaufpunkte zur besseren Übersicht.
• Transparente Barrieren oder Mini-Umgebungen um Abfülllinien herum.

Auditoren können nun buchstäblich sehen Compliance an der Art und Weise, wie sich die Luft verhält.

Design für den „Observation Moment“

Jede Inspektion hat einen „Moment der Beobachtung“ – ein paar Minuten, in denen visuelle Hinweise bleibende Eindrücke formen. Um diesen Moment positiv zu gestalten:

• Visuelle Sauberkeit organisieren: Kabel, Schläuche und Instrumente müssen organisiert aussehen und beschriftet sein.
• Ablenkungen minimieren: Unnötige Beschilderung oder visuelle Unordnung erzeugt kognitive Störungen.
• Gleichmäßigkeit der Beleuchtung verbessern: Vermeiden Sie Schatten und Blendung, die die Sichtbarkeit beeinträchtigen können.
• Betriebsbereitschaft einbauen: Stellen Sie sicher, dass visuelle Anzeigen (Druck, Temperaturen, EM) stets prüfungsbereit sind.

Diese subtilen Elemente prägen die Wahrnehmung und unterscheiden häufig einen konformen Standort von einem lobenswerten.

Die Rolle von Automatisierung und intelligenter Infrastruktur

Um wirklich observation-proof zu werden, setzen pharmazeutische Einrichtungen auf Industry 4.0-Tools. Intelligente Sensoren, digitale Zwillinge und automatisierte Systeme zur Reinigungsvalidierung schaffen einen kontinuierlichen Bereitschaftszustand.

Technologien, die diesen Wandel ermöglichen:

• KI-unterstützte Umweltüberwachung die Abweichungen vorhersagt.
• Echtzeit-Alarmmanagement integriert in GMP-Dokumentation.
• Augmented-Reality-Inspektionstools für Remote-Audits.
• Robotische Materialtransportsysteme zur Reduzierung der Exposition von Bedienpersonal.

Automatisierung verwandelt Compliance von einer reaktiven Audit-Reaktion zu einer integrierten Systemeigenschaft.

Observation-Proof-Facilities aufbauen: Ein multidisziplinärer Ansatz

Observation-proof-Design erfordert Zusammenarbeit zwischen Architekten, HLK-Ingenieuren, QA-Teams und Validierungsexperten. Es ist nicht eine einzelne Innovation, sondern ein kollektiver Mentalitätswandel – es wird nicht nur für mikrobiologische Kontrolle entworfen, sondern auch für sichtbare GMP-Sicherung.

Vom konzeptionellen Entwurf bis zur Betriebsqualifikation bleibt der Fokus: „Kann diese Einrichtung Compliance nachweisen – sofort, visuell und digital?“ Wenn die Antwort ja ist, hat der Reinraum den observation-proof-Benchmark erreicht.

Fazit

Nach Annex 1 hat sich der pharmazeutische Reinraum zu einem transparenten, intelligenten Ökosystem entwickelt – in dem Design, Verhalten und Daten zusammenfließen, um sichtbare Compliance zu schaffen. Ein observation-proof-Reinraum verlässt sich nicht auf kurzfristige Reinigung oder Auditvorbereitung. Er ist von Natur aus täglich bereit.

Da die Aufsichtsbehörden weiterhin risikobasierte Aufsicht betonen, ist die beste Verteidigung das Design selbst. In den Worten eines führenden QA-Leiters, „Wenn Ihr Reinraum die Kontrolle ohne Worte erzählt, sind Sie bereits auditbereit.“

FAQs

1. Was bedeutet „observation-proof“ im Reinraumdesign?

„Observation-proof“ Reinräume sind so gestaltet, dass die Einhaltung während Inspektionen sichtbar erkennbar ist. Jeder Aspekt – von der Anordnung und dem Materialfluss bis zur Daten­sichtbarkeit – zeigt die Einhaltung von GMP und Annex 1-Anforderungen, ohne tiefgehende Nachfragen zu erfordern.

2. Wie hat Annex 1 das Design von pharmazeutischen Reinräumen verändert?

Annex 1 (2023) führte einen starken Fokus auf Kontaminationskontrollstrategie (CCS), Human Factors und die Bereitschaft zur visuellen Inspektion ein. Es fördert Designs, die manuelle Eingriffe minimieren, Transparenz erhöhen und Kontaminationskontrolle durch Design nachweisen.

3. Welche Designmerkmale machen einen Reinraum inspectionsbereit?

Schlüsselmerkmale umfassen unidirektionalen Personal- und Materialfluss, transparente Sichtfenster, automatisierte Verriegelungen, klar definierte Zonen und Echtzeit‑Umweltüberwachungs‑Dashboards, die kontinuierliche Kontroll‑Daten anzeigen.

4. Wie hilft Automatisierung bei der Schaffung von „observation-proof“ Reinräumen?

Automatisierung reduziert menschliche Fehler und sorgt für konsistente Umweltkontrolle. Intelligente Sensoren, robotische Systeme und integrierte Überwachungsplattformen helfen, die Auditbereitschaft rund um die Uhr sicherzustellen, indem sie Compliance‑Daten automatisch aufzeichnen und verifizieren.

5. Welche Rolle spielt die Visualisierung des Luftstroms im „observation-proof“ Design?

Die Visualisierung des Luftstroms durch CFD‑Modellierung und Smoke‑Studien stellt sicher, dass sich die Luft über kritischen Bereichen vorhersehbar bewegt. Sie liefert einen klaren visuellen Nachweis, dass Kontaminationsrisiken minimiert sind – und macht die Einhaltung der Luftstromanforderungen für Inspektoren sichtbar.
