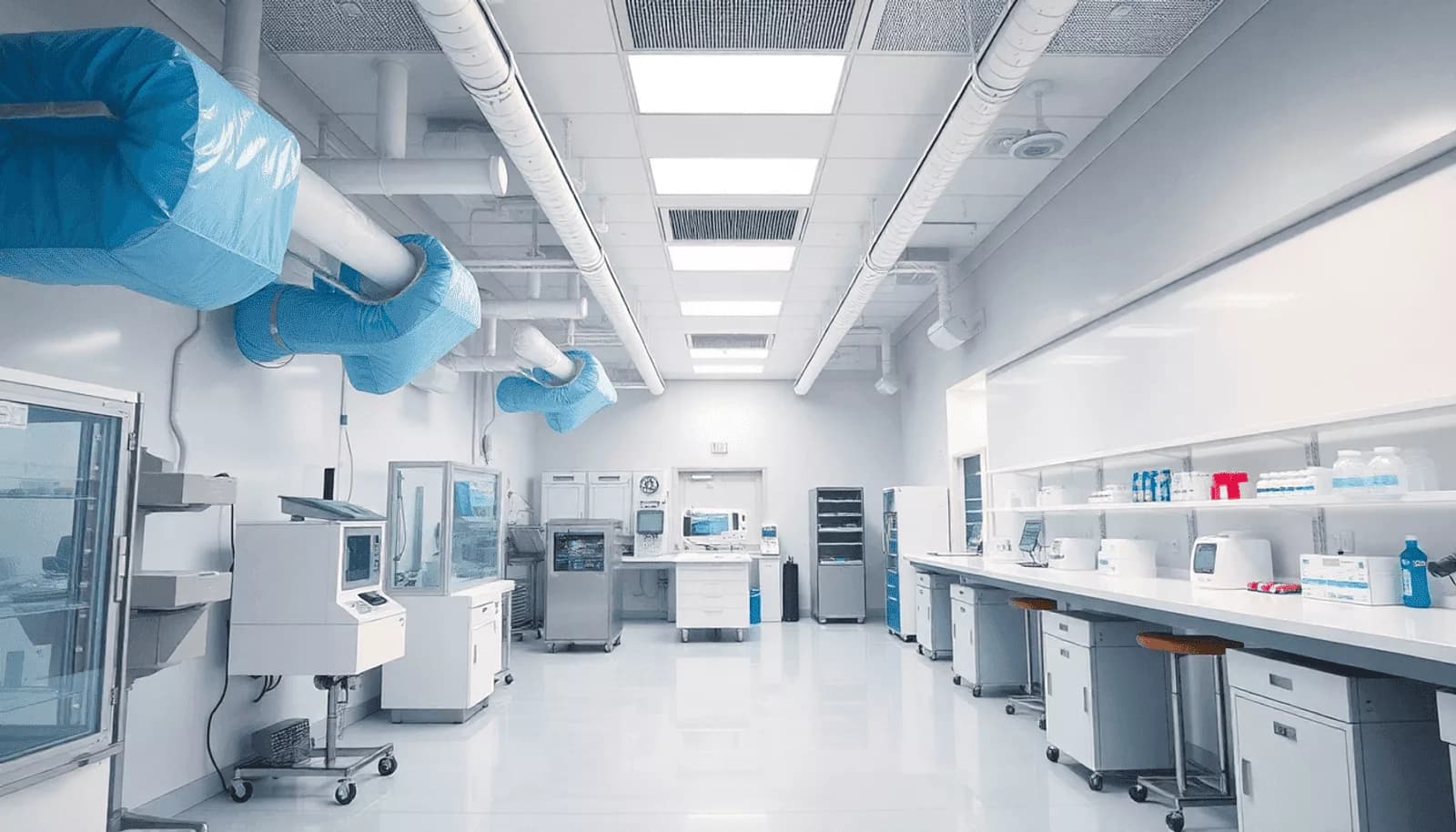

Wie man ein GMP-konformes Reinraum-Layout entwirft

Im Jahr 2020 erlitt ein großes Pharmaunternehmen einen Sterilitätsvorfall in seiner Produktionslinie für Injektionslösungen. Die Ursache dieses Problems war eine Kreuzkontamination zwischen dem Bereich zur Komponentenbereitung und der aseptischen Abfüllzone. Dieses Problem entstand durch fehlerhafte Umsetzung der Prinzipien zur Zonierung von Reinräumen, fehlerhafte Schleusen (airlocks) und ineffizientes Personalfluss-Design.

Infolgedessen musste das Unternehmen den Betrieb einstellen, sich behördlichen Prüfungen unterziehen und in kostenintensive Nachrüstungen investieren.

Dieser Vorfall offenbarte eine wichtige Lektion: Selbst das fortschrittlichste GMP-Reinraumlayout funktioniert nicht korrekt, wenn es Konstruktionsmängel gibt. Ein effektives Reinraumdesign umfasst mehr als nur den Bau von Wänden und das Einsetzen von Türen – es erfordert sorgfältige Steuerung des Luftstroms, Aufrechterhaltung von Druckdifferenzialen, Produktschutz und strikte Kontrolle von Kontaminationen.

Dieser Leitfaden bietet einen detaillierten Plan zur Gestaltung eines Reinraumlayouts, das die GMP-Anforderungen erfüllt und gleichzeitig einen reibungslosen Betrieb gewährleistet und das Kontaminationsrisiko reduziert.

Bestimmen Sie den Zweck des Reinraums

Beginnen Sie mit der Frage: Wofür ist der Reinraum im Kontext der pharmazeutischen Herstellung vorgesehen?

1. Sterile Injektionspräparate?
2. Orale Feststoffe?
3. Biologika?
4. Klinische Chargenherstellung?

Jeder Produkttyp und Prozess bestimmt die Zonierungsanforderungen, Reinraumklassifizierung und HVAC‑Erwägungen. Das Verständnis der Zweckbestimmung des Reinraums ist entscheidend, da es Faktoren wie Kontrolle luftgetragener Partikel, Partikelgrenzwerte und mikrobiologische Überwachungsprotokolle beeinflusst.

Berücksichtigen Sie außerdem, wie unterschiedliche Herstellungsprozesse für Medizinprodukte spezielle Reinraum‑Materialien und Oberflächen erfordern können. Wenn Sie Restricted Access Barrier Systems (RABS) implementieren, stellen Sie sicher, dass Ihre HVAC‑Integration mit den Richtwerten für Luftwechsel in Reinräumen übereinstimmt, um optimale Bedingungen aufrechtzuerhalten.

Verstehen Sie die GMP‑Zonierungsprinzipien

GMP‑Zonierungsprinzipien sind wesentlich für die Gestaltung effektiver Reinräume, die strengen Kontaminationskontrollstrategien entsprechen. GMP‑Reinräume werden gemäß EU GMP und WHO‑Richtlinien in die Grade A bis D eingeteilt oder als ISO‑Klassen 5 bis 8 gemäß ISO 14644‑1 spezifiziert.

Definitionen der Grade:

• Grad A / ISO 5: Aseptische Abfüllung und offene Produktbereiche, kritisch zur Aufrechterhaltung der Sterilität.
• Grad B / ISO 6-7: Hintergrundunterstützung für Aktivitäten in Grad A und Gewährleistung einer kontrollierten Umgebung.
• Grad C / ISO 7: Bereiche zur Komponentenbereitung, in denen Sauberkeit von zentraler Bedeutung ist.
• Grad D / ISO 8: Unterstützende Bereiche wie Reinigung und Zwischenlagerung, gestaltet zur Minimierung des Kontaminationsrisikos.

Diese Zonen müssen sorgfältig gestaltet werden, um die erforderliche Sauberkeit zu erhalten und die Übertragung von Kontaminationen zu minimieren, gemäß den Richtlinien in EU GMP Annex 1. Zusätzlich sollten effektive Luftverteilungstypen in Reinräumen berücksichtigt werden, um einen geeigneten Luftstrom und die Entfernung von Partikeln sicherzustellen.

Bei der Arbeit in diesen Umgebungen ist es entscheidend, PPE‑Ankleideprotokolle für GMP‑Reinräume umzusetzen, um das Kontaminationsrisiko weiter zu reduzieren. Ankleidebereiche sollten klar definiert und mit allen notwendigen Materialien ausgestattet sein, um die Einhaltung von ISO 14644‑16 Standards zu gewährleisten.

Das Verständnis der spezifischen Anforderungen jedes Grades ermöglicht eine bessere Planung und den Betrieb innerhalb von GMP‑Einrichtungen, insbesondere beim Einsatz von Isolatoren für empfindliche Prozesse.

Planen Sie Material‑ und Personalfluss im GMP‑Reinraumlayout

Reinräume müssen unidirektionale Flussrichtung Prinzipien einhalten, um einen effektiven Material‑ und Personalfluss zu gewährleisten:

• Personen, Rohmaterialien und Ausrüstung sollten sich von „weniger sauber“ zu „sauberer“ Zonen bewegen und dabei strenge Richtlinien zur Reinraumzonierung befolgen.
• Es darf keinen Kreuzverkehr zwischen dem Bewegungsfluss von Personal und Material geben, um die Kontaminationskontrolle aufrechtzuerhalten.

📌 Tipps:

1. Verwenden Sie getrennte Ein-/Schleusen (airlocks) für Personen und Materialien, um die Effizienz der Belüftung in Reinräumen zu verbessern.
2. Integrieren Sie Übersteigbänke in Ankleideräumen, um das korrekte Anlegen der Schutzkleidung zu erleichtern und gleichzeitig die Partikelübertragung zu minimieren.
3. Erstellen Sie klare Beschilderungen und Flussdiagramme, die die unidirektionalen Luftströmungswege (UDAF) und andere wesentliche Prozesse veranschaulichen.

Ziehen Sie außerdem die Implementierung von Oberflächenüberwachungstechniken in Betracht, um die Einhaltung der GMP‑Reinraumklassifizierungen und -standards sicherzustellen und gleichzeitig den Energieverbrauch des Reinraums zu optimieren.

Etablieren Sie Druckkaskaden

Reinräume arbeiten nach einem Druckdifferenzialmodell, um Kontaminationen effektiv zu kontrollieren:

• Höherer Druck in saubereren Zonen drückt Luft in weniger saubere Bereiche, wodurch verhindert wird, dass Kontaminanten eindringen.
• Typischer Differenzdruck: 10–15 Pa zwischen benachbarten Druckklassen des Reinraums.

Um Trennung zu gewährleisten und die Integrität der Reinraumumgebung aufrechtzuerhalten, verwenden Sie Differenzdruckmesser und verriegelte Türen. Dies ist entscheidend, um Emissionsquellen von Kontaminationen in Reinräumen zu verhindern.

Erwägen Sie außerdem die Implementierung von aktiven und passiven Luftprobennahmetechniken, um die Luftqualität effektiv zu überwachen. Stellen Sie sicher, dass HEPA- oder ULPA-Filter angemessen eingesetzt werden, um die erforderlichen Reinheitsgrade zu halten.

Beim Erlernen der Partikel- und mikrobiellen Kontaminationsgrenzwerte in pharmazeutischen Reinräumen ist es wichtig, die Dynamik von nicht-unidirektionalem Luftstrom (non-UDAF) zu verstehen und wie dies mit Berechnungen für pharmazeutische Reinräume zusammenhängt.

Bereiche zum An- und Ablegen von Schutzkleidung planen

Effektives Kontaminationsrisikomanagement beginnt mit der sorgfältigen Gestaltung der An- und Ablegebereiche. Das Betreten und Verlassen durch Personal stellt ein großes Kontaminationsrisiko dar, daher ist es wichtig, dedizierte Bereiche zu schaffen, die den europäischen GMP-Anforderungen entsprechen:

• Ankleideräume: Diese sollten vor dem Zugang zu Grade B/C Bereichen liegen, um sicherzustellen, dass alle Personen die PSA gemäß den festgelegten Ankleideprotokollen korrekt anlegen.
• Luftduschen oder Übergabeboxen: Die Implementierung dieser Systeme hilft, den Transfer von Kontaminanten zwischen Reinraumzonen zu minimieren.
• Ablegebereiche: Richten Sie diese Bereiche vor dem Verlassen in weniger saubere Umgebungen ein, damit das Personal Kleidung sicher ausziehen kann und die Hygiene gewahrt bleibt.

Diese Zonen müssen eine korrekte Abfolge durchsetzen: Äußere Kleidungsstücke vor inneren entfernen, Hände waschen und Handschuhe desinfizieren. Ziehen Sie außerdem Personalüberwachungsmaßnahmen in Betracht und führen Sie regelmäßige Risikobewertungen durch, um die Einhaltung der GMP-Anforderungen und -Standards für Reinraumlayouts sicherzustellen.

Kritische Zonen zuerst anordnen

Bei der Planung eines GMP-Reinraumlayouts entwerfen Sie das Layout der kritischen Zone um die wichtigsten Bereiche herum, typischerweise Grade-A-Zonen. Berücksichtigen Sie Schlüsselaktivitäten wie:

• Aszeptische Abfüllung unter LAF oder RABS
• Offene Fläschchenoperationen
• Herstellung unter Isolatoren

Umgeben Sie diese kritischen Prozesse mit:

• Hintergrundzonen Grade B zur Aufrechterhaltung der Reinraum-Kontaminationskontrolle
• Grade-C-Räume für Komponentenaufbereitung zur effizienten Materialhandhabung
• Grade-D-Luftschleusen und Vorbereitungsbereiche, um den ordnungsgemäßen Übergang zwischen verschiedenen Reinheitsstufen sicherzustellen

Es ist wichtig, einen sicheren Abstand zwischen inkompatiblen Prozessen wie Wägebereichen und sterilen Fläschchenabfüllungen einzuhalten, um Kreuzkontaminationen zu verhindern.

Außerdem sollten Sie bei der Auslegung der Luftwechselrate beachten, wie man die Luftstromraten für pharmazeutische Reinräume berechnet, um optimale Bedingungen in den verschiedenen Klassen sicherzustellen.

HVAC-Integration in Reinräume berücksichtigen

Das Layout der Reinräume muss das HVAC-Design ergänzen, um optimale Leistung und strenge Kontaminationskontrollen zu gewährleisten:

• Berücksichtigen Sie sorgfältig die Platzierung von Zuluftgittern, um das Design des laminaren Luftstroms zu unterstützen und sicherzustellen, dass sie strategisch positioniert sind, um einen gleichmäßigen Luftstrom zu ermöglichen.
• Positionieren Sie Abluftöffnungen in Bodennähe, um Partikel und andere Kontaminationsquellen effektiv zu erfassen und deren Wiedereintritt in die saubere Luftversorgung zu verhindern.
• Vermeiden Sie bei der Planung der Kanalführung Totzonen oder Bereiche, die den laminaren Luftstrom stören könnten.

Stellen Sie außerdem sicher, dass Wartungszugänge in Reinräumen leicht zugänglich sind, ohne die Integrität der kontrollierten Umgebung zu beeinträchtigen. Dies ermöglicht die regelmäßige Wartung des HVAC-Systems unter Einhaltung von Umweltüberwachungsprogrammen.

Durch die Integration dieser Prinzipien können Sie die Berechnung der Luftstromraten in Reinräumen optimieren und Methoden zur Optimierung der Energieeffizienz in GMP-Reinräumen umsetzen.

Für Reinigung und Validierung optimieren

Bei der Gestaltung von Flächen zur Optimierung von Reinigung und Validierung berücksichtigen Sie die folgenden Elemente:

• Abgerundete Sockelleisten zwischen Wänden und Böden, um eine gründliche Reinigung zu erleichtern
• Abgeschrägte Wandverkleidungen (epoxidbeschichtet oder aus Edelstahl), die den Anforderungen an Umwelt- und mikrobiologische Überwachung entsprechen
• Flächenbündig eingebaute Türen und Fenster zur Gewährleistung eines reibungslosen Zugangs und zur Verringerung von Kontaminationsrisiken
• Minimale fest installierte Ausrüstung um Wartung zu erleichtern und die Einhaltung der Reinraumstandards ISO Class 5 bis ISO Class 9 zu ermöglichen

Validierungsteams sollten ausgestattet sein, um:

1. Durchführen von Rauchstudien zur Validierung Zwecke
2. Durchführen von Differenzdruckmessungen zur Sicherstellung eines richtigen Luftstroms und der Eindämmung
3. Oberflächenproben ohne Behinderung entnehmen, um eine effektive Beurteilung der Sauberkeit zu ermöglichen

Erwägen Sie außerdem die Integration eines effizienten Luftverteilungssystems und priorisieren Sie die Optimierung der Reinraum-HVAC. Dies liefert wichtige Hinweise zu Luftwechselraten und Reinigungszeiten in kontrollierten Umgebungen.

Häufige Fallstricke im Reinraumlayout

• Probleme mit gemeinsamen Schleusen: Die Verwendung gemeinsamer Schleusen für nicht kompatible Bereiche kann zu Kreuzkontaminationsrisiken führen.
• Schlechte HVAC-Ausrichtung: Stellen Sie sicher, dass HVAC-Systeme auf die Raumnutzung ausgerichtet sind, um eine schlechte HVAC-Ausrichtung zu vermeiden und eine gleichmäßige Luftqualität aufrechtzuerhalten.
• Unzureichender Umkleidebereich: Weisen Sie ausreichende Bereiche zu, die den Umkleideanforderungen entsprechen; zu wenig Platz für Umkleiden oder Schleusen kann die Kontaminationskontrolle stören.
• Probleme mit Querbewegungen: Minimieren Sie Querbewegungen zwischen Roh- und Fertigmaterialien, um die Produktintegrität zu erhalten und das Kontaminationsrisiko zu verringern.
• Überlegungen für zukünftige Erweiterungen: Planen Sie bei der Gestaltung Ihres GMP-Reinraumlayouts Raum für zukünftige Erweiterungen, um Wachstum und sich ändernde Anforderungen zu berücksichtigen.

Fallstudie: Ein Redesign, das Millionen sparte

Eine sterilisierende Abfüllanlage in Südostasien verzeichnete häufige Umweltüberwachungs(EM)-Ausschläge in ihrer Grade-B-Zone. Eine Ursachenanalyse (RCA) ergab, dass Turbulenzen durch Zuluft, die auf eine nahe Tür traf, ein wesentlicher Faktor bei der Kontrolle von Kontaminationsquellen in pharmazeutischen Reinräumen waren.

Um dieses Problem zu beheben, setzte das Team Umgestaltungsmaßnahmen um, darunter die Einführung einer Trennwand, die Anpassung der HVAC-Auslässe zur Optimierung der Luftwechsel pro Stunde (ACH) und die effektive Umleitung des Personalflusses. Diese Verbesserungen in der Grade-B-Zone stellten sicher, dass die Anlage den Good Manufacturing Practice (GMP)-Richtlinien für die Planung oder Optimierung von pharmazeutischen Reinraumlayouts folgte.

Nach der Revalidierung war die Reduktion der EM-Ausschläge bemerkenswert: Die Vorfälle sanken um 95 % und die Anlage bestand die folgende Inspektion der European Medicines Agency (EMA) einwandfrei. Diese Fallstudie zum Reinraum-Redesign unterstreicht die Bedeutung der Berücksichtigung von Faktoren wie Air Change Effectiveness (ACE) und dem Druckkaskadenkonzept in Reinräumen bei größeren Renovierungen. Zusätzlich spielte der Einsatz von HEPA-Filtern mit geringem Druckverlust eine entscheidende Rolle bei der Aufrechterhaltung der Luftqualitätsstandards während des gesamten Prozesses.

Zukünftige Trends: Reinraumlayouts werden digital

• Digitale Zwillinge im Reinraumdesign simulieren Personen-, Luft- und Materialfluss zur Steigerung der Effizienz.
• KI-unterstützte Zonierung für optimale Trennung gewährleistet die Einhaltung der Reinraumklassen A, B, C und D.
• Vorvalidierte modulare Layouts straffen den Planungsprozess und beachten gleichzeitig die Gestaltungsaspekte für pharmazeutische Reinräume.
• Augmented Reality in der Reinraumplanung ermöglicht immersive Begehungen und eine effektive Layoutvisualisierung.

Planer verwenden nun Computational Fluid Dynamics (CFD), um Layoutkonfigurationen virtuell vor Baubeginn zu testen, geeignete Luftstromstrategien umzusetzen und die Einhaltung der Partikelgrenzwerte im Ruhezustand und im Betrieb sicherzustellen. Dieser Ansatz ist unerlässlich, um regulatorische Standards wie den EU GMP Guide Annex 1 einzuhalten und ISO-Normen für Planung und Betrieb von GMP-Reinräumen anzuwenden.

Außerdem ist das Abdichten von Reinraumstrukturen zur Reduzierung von Luftleckagen entscheidend, um optimale Bedingungen aufrechtzuerhalten und die Integrität der kontrollierten Umgebung zu gewährleisten.

Fazit:

Ihr Reinraumlayout geht über die reine Raumnutzung hinaus — es ist eine aktive Risikomanagementstrategie. Von Druckgradienten bis zur Gestaltung von Luftschleusen sollte jeder Quadratmeter so gestaltet sein, dass er Kontaminationen verhindert, die Einhaltung der GMP-Richtlinien für Reinraumlayouts unterstützt und die Effizienz der Bediener verbessert.

Ein gutes Layout beseitigt Unsicherheiten, indem es einen ordnungsgemäßen Material- und Personenfluss sicherstellt. Ein ausgezeichnetes verhindert Abweichungen, die mikrobiologische Kontaminationsgrenzwerte in Reinräumen gefährden könnten. In der Pharmaindustrie kann das den Unterschied zwischen Chargenfreigabe und Produktrückruf ausmachen.

Indem Sie Druckdifferenziale sorgfältig berücksichtigen und die Richtlinien der World Health Organization (WHO) einhalten, können Sie eine Umgebung schaffen, die die Effizienz der Bediener maximiert und gleichzeitig wirksame Maßnahmen zur Kontaminationsprävention umsetzt. Denken Sie daran, dass der Einfluss des Personals auf das Kontaminationsniveau entscheidend ist; deshalb ist die Gestaltung von Luftschleusen, die reibungslose Übergänge ermöglichen, für die Aufrechterhaltung von Sauberkeit und Compliance unerlässlich.

Häufig gestellte Fragen

Was ist das wichtigste Element im GMP-konformen Reinraumlayout?

Unidirektionaler Fluss — von Personen, Materialien und Luft — ist das Fundament der Kontaminationskontrolle. Das Verständnis der Bedeutung des unidirektionalen Flusses ist entscheidend, um eine sterile Umgebung aufrechtzuerhalten und mikrobielle Kontamination zu verhindern.

Warum ist unidirektionaler Fluss in GMP-konformen Reinraumlayouts essentiell?

Unidirektionaler Fluss stellt sicher, dass Personen, Materialien und Geräte von „weniger sauber“ zu „sauberer“ Zonen bewegt werden, wodurch das Risiko von Kreuzkontamination minimiert wird. Diese kontrollierte Bewegung unterstützt die Produktsicherheit durch Aufrechterhaltung von Kontaminationsbarrieren und entspricht den GMP-Anforderungen für sterile Herstellungsumgebungen.

Welche Rolle spielen separate Luftschleusen für Personal und Materialien im Reinraumdesign?

Getrennte Eingangs-Luftschleusen für Personal und Materialien verhindern Kreuzkontaminationen zwischen verschiedenen Sauberkeitszonen. Sie bieten kontrollierte Übergangsbereiche mit geeigneten Ankleide-/Auskleideverfahren, erhalten Druckkaskaden und sorgen dafür, dass Kontaminanten nicht in kritische aseptische Bereiche gelangen.

Wie werden Druckdifferenziale in pharmazeutischen Reinräumen aufrechterhalten und überwacht?

Druckkaskaden werden so eingerichtet, dass in saubereren Zonen ein höherer Druck herrscht, der Luft in weniger saubere Bereiche drückt. Differenzdruckmessgeräte und verriegelte Türen überwachen und halten diese Gradienten aufrecht und verhindern so, dass luftgetragene Kontaminanten in kritische Bereiche wie aseptische Abfüllräume eindringen, wodurch die Einhaltung der GMP-Standards sichergestellt wird.

Welche Materialien werden für Wände und Oberflächen in GMP-Reinräumen zur Erleichterung von Reinigung und Validierung empfohlen?

Nicht-poröse, nahtlose Materialien wie epoxidbeschichtete Paneele oder Edelstahl sind ideal für Wände und Oberflächen. Sie ermöglichen eine einfache Reinigung, widerstehen mikrobiellen Wachstum und unterstützen Validierungsprozesse, indem sie Ritzen eliminieren, in denen sich Kontaminanten ansammeln könnten, und so die Sterilitätsgewährleistung verbessern.

Wie wirkt sich das Reinraumlayout auf Kontaminationsprävention und regulatorische Compliance aus?

Ein gut gestaltetes Reinraumlayout beinhaltet geeignete Zonierung, Luftströmungsmuster, Druckkaskaden und Personenfluss zur Verhinderung von Kontamination. Dieses Design reduziert Chargenausfälle und Produktrückrufe, indem es GMP-Compliance sicherstellt, Risiken effektiv managt und die Effizienz der Bediener in sterilen Herstellungsumgebungen verbessert.

Welche zukünftigen Trends prägen das Design von pharmazeutischen Reinräumen?

Aufkommende Trends umfassen die Nutzung von digitalen Zwillingen zur Simulation von Personen-, Luft- und Materialflüssen; KI-unterstützte Zonierung für optimale Trennung; vorvalidierte modulare Layoutvorlagen; und Augmented-Reality-Tools für Planungsbegehungen. Diese Innovationen zielen darauf ab, die Kontaminationskontrolle, Flexibilität und Compliance im Reinraumdesign zu verbessern.
