Der ultimative Leitfaden zur pharmazeutischen Granulierung

In der pharmazeutischen Herstellung gibt es einen wesentlichen, aber oft unterschätzten Schritt, der stillschweigend über den Erfolg vieler oraler Darreichungsformen entscheidet — Granulation. Er ist nicht so spektakulär wie die Wirkstoffforschung und nicht so präsent in den Schlagzeilen wie künstliche Intelligenz in der F&E. Aber ohne Granulation können Ihre Tabletten zerbröseln, sich trennen oder Qualitätsprüfungen nicht bestehen.

Im Kern ist pharmazeutische Granulation der Prozess, feine Pulver — häufig eine Mischung aus aktiven pharmazeutischen Wirkstoffen (APIs) und Hilfsstoffen — in größere, mehrteilige Strukturen umzuwandeln, die Granulate genannt werden. Diese Granulate lassen sich leichter komprimieren, fließen besser und gewährleisten eine gleichmäßige Dosis, was für die Patientensicherheit und die Einhaltung von Vorschriften von entscheidender Bedeutung ist.

Dieser umfassende Leitfaden soll Pharmafachleuten, Formulierungswissenschaftlern, Einkäufern von Anlagen und Qualitätsteams helfen, alles über die Granulation zu verstehen – von Techniken und Ausrüstung bis hin zu Herstellern und Entscheidungsrahmen für die Maschinenwahl.

2. Warum Granulation in der Feststoffherstellung wichtig ist

Beginnen wir mit einem Szenario.

Stellen Sie sich eine Produktionslinie vor, auf der ein hochwirksames Arzneimittel zu einer konsistenten 250 mg Tablette gepresst werden muss. Der Wirkstoff beträgt nur 5 mg – der Rest sind Füllstoff, Bindemittel und Schmiermittel. Ohne richtige Granulation könnten sich die 5 mg API vom Gemisch trennen, was zu Dosisschwankungen führt. Das ist nicht nur ein Produktionsproblem – es ist ein Compliance-Risiko und eine Gefahr für die Patientensicherheit.

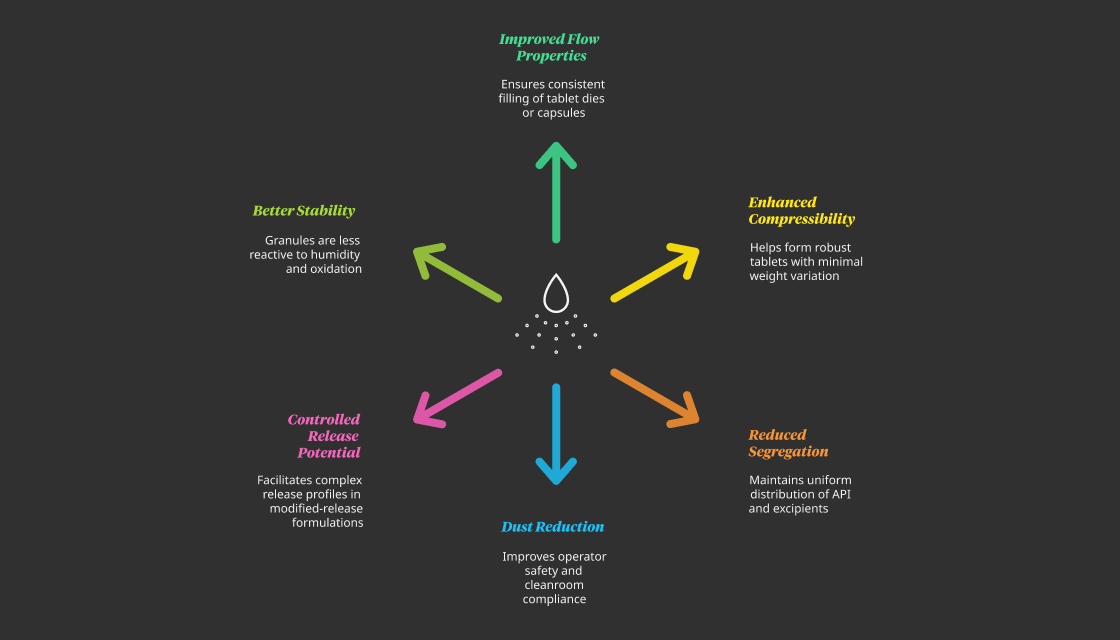

Wesentliche Vorteile der Granulation:

Wo wird sie eingesetzt?

Granulation ist die Grundlage für die Herstellung von:

• Tabletten (retardierte & sofortfreisetzende)
• Kapseln (insbesondere wenn kompakte Mischungen benötigt werden)
• Sachet-Formulierungen
• Pellets (über spezialisierte Granulationslinien)

Ob Sie Schmerzmittel, Antibiotika oder Nutraceuticals herstellen – Granulation ist die stille Säule der Formulierungsintegrität.

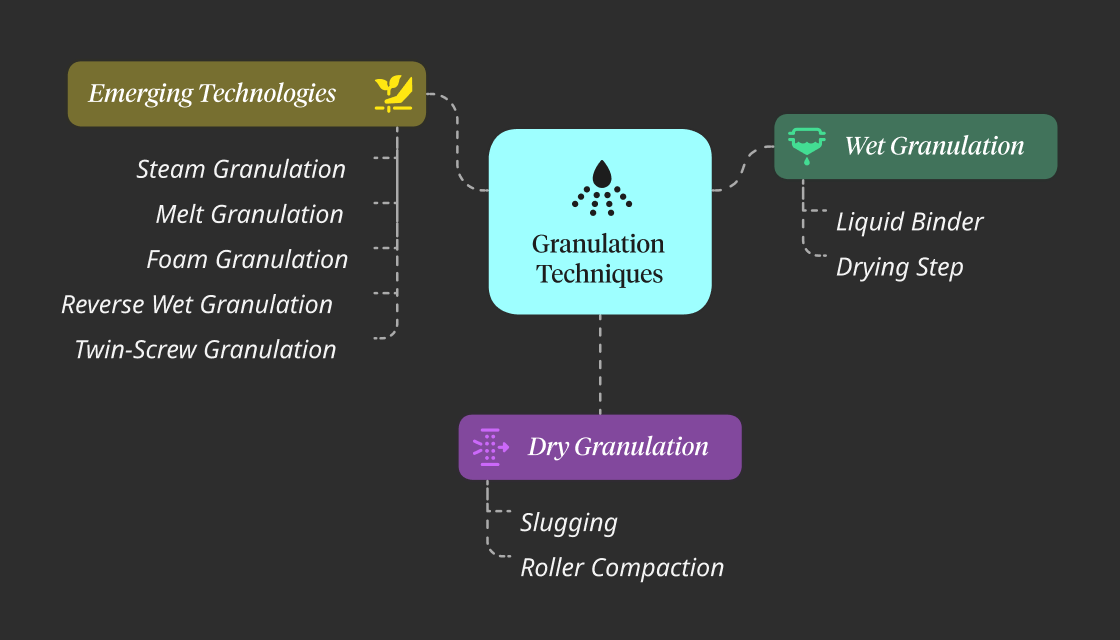

3. Arten der Granulation in der pharmazeutischen Herstellung

Granulation ist kein Einheitsprozess. Die gewählte Methode hängt stark von der Empfindlichkeit Ihrer Formulierung, den Verarbeitungsanforderungen und den gewünschten Tabletteneigenschaften ab. In diesem Abschnitt erläutern wir die zwei Hauptarten der Granulation – nass und trocken – sowie moderne Alternativen, die in Spezialfällen verwendet werden.

A. Nassgranulation

Nassgranulation ist die am weitesten verbreitete Methode, bei der ein Flüssigbindemittel zu Pulvern gegeben wird, um sie zu Granulaten zusammenzubinden. Diese Methode ist ideal, wenn der Wirkstoff oder die Hilfsstoffe schlecht fließfähig sind oder eine geringe Verformbarkeit aufweisen.

Wesentliche Prinzipien:

• Verwendet Feuchtigkeit oder Lösungsmittel, um die Bindung zu aktivieren.
• Erzeugt starke, dichte Granulate.
• Erfordert einen Trocknungsschritt um überschüssige Feuchtigkeit zu entfernen.

Wann zu verwenden:

• Die API-Dosis ist niedrig und Gleichförmigkeit ist entscheidend.
• Das Pulver ist schlecht komprimierbar oder sehr staubig.
• Ein spezifisches Freisetzungsprofil (z. B. Depotfreisetzung) ist erforderlich.

B. Trockengranulation

Trockengranulation ist die bevorzugte Methode, wenn die Formulierung empfindlich gegenüber Wärme oder Feuchtigkeit. Es werden keine flüssigen Bindemittel oder wärmebasierte Trocknungsverfahren verwendet – stattdessen wird mechanische Kraft angewendet, um das Pulver zu Walzen oder Briketts zu kompaktierten.

Wichtige Techniken:

• Zerkleinern (Slugging): Kompression mittels Tablettenpresse zur Bildung großer Briketts.
• Rollenkalanderung: Verwendet zwei gegenläufig drehende Walzen, um das Material kontinuierlich zu verdichten (modern, bevorzugte Methode).

Wann zu verwenden:

• Die API ist in Gegenwart von Wasser oder Wärme instabil.
• Weniger Prozessschritte sind erwünscht.
• Eine Verbesserung der Fließfähigkeit ist mit minimaler Verarbeitung erforderlich.

C. Neue Granulationstechnologien

Da kontinuierliche Herstellung und Nachhaltigkeit in den Fokus rücken, gewinnen mehrere fortschrittliche Granulationstechniken an Bedeutung:

Dampfg ranulation

Verwendet Dampf statt organischer Lösungsmittel zum Binden, ideal für grüne Chemie.

Schmelzgranulation

Verwendet ein schmelzbares Bindemittel (z. B. PEG) – kein Trocknen erforderlich.

Schaumgranulation

Eine Schaumlösung des Bindemittels wird statt einer Flüssigkeit versprüht – geringerer Feuchtigkeitsbedarf.

Umgekehrte Nassgranulierung

Das Pulver wird dem Bindemittel hinzugefügt statt umgekehrt – reduziert Agglomeration.

Zwillingsschnecken-Granulation

Kontinuierlicher Prozess mit integriertem Mischen, Granulieren und Trocknen.

4. Schritt-für-Schritt-Workflow des Granulationsprozesses

Nun, da wir die Arten kennen, gehen wir den Schritt-für-Schritt-Granulationsprozess sowohl für Nass- als auch für Trockenverfahren durch. Dieser Abschnitt integriert auch Schlüsselwörter wie granulationsprozess pharma, Fließbetttrockner-Granulation, und Hochgeschwindigkeitsgranulator.

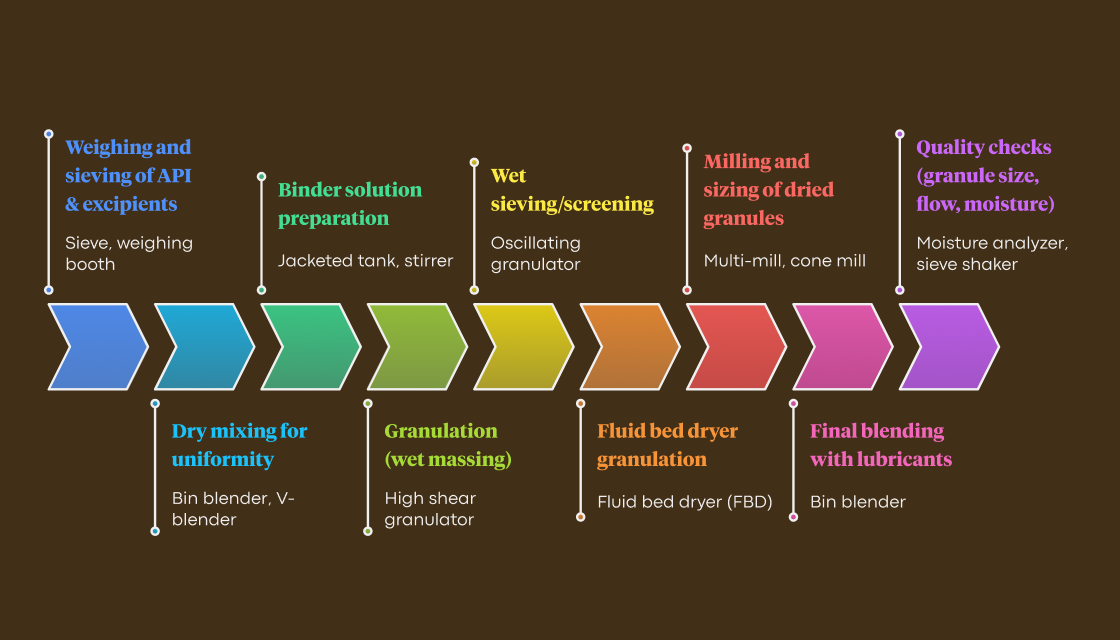

A. Nassgranulationsverfahren (Traditionelle Batch-Methode)

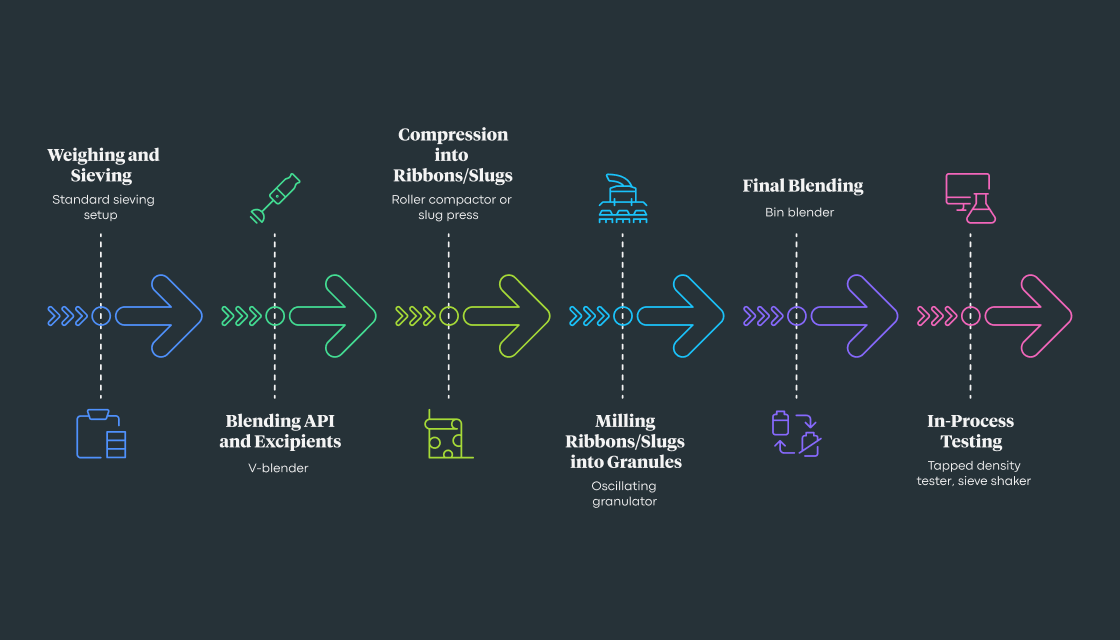

B. Trockengranulationsverfahren (Mit Rollenkalandrierung)

C. Kontinuierliche Granulationslinie (Moderne Systeme)

Kontinuierliche Linien integrieren mehrere Funktionen — Zuführung, Befeuchtung, Granulierung, Trocknung und Zerkleinerung — in ein einziges System und bieten:

1. Echtzeit-Prozessüberwachung (PAT)

2. Höheren Durchsatz

3. Geringere Personalkosten

Führende Technologien umfassen:

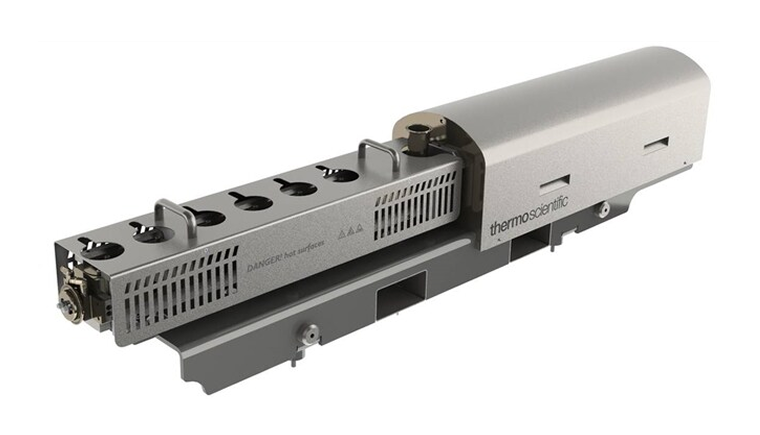

1. Doppelschnecken-Granulatoren (z. B. Thermo Fisher, GEA)

Quelle: Thermo Fisher Scientific

2. Modulare kontinuierliche Systeme von GEA, IMA und Fette Compacting

5. Was macht ein gutes Granulat aus? Qualitätsmerkmale & In-Prozess-Prüfungen

Egal wie ausgeklügelt die Maschine oder Methode ist, der wahre Erfolg eines Granulationsprozesses liegt in der Qualität der resultierenden Granulate. Granulate müssen spezifische physikalische, chemische und mechanische Kriterien erfüllen, um sicherzustellen, dass sie sich gut zu Tabletten verdichten lassen oder gleichmäßig in Kapseln füllen.

Hier sind die entscheidenden Merkmale hochwertiger Granulate:

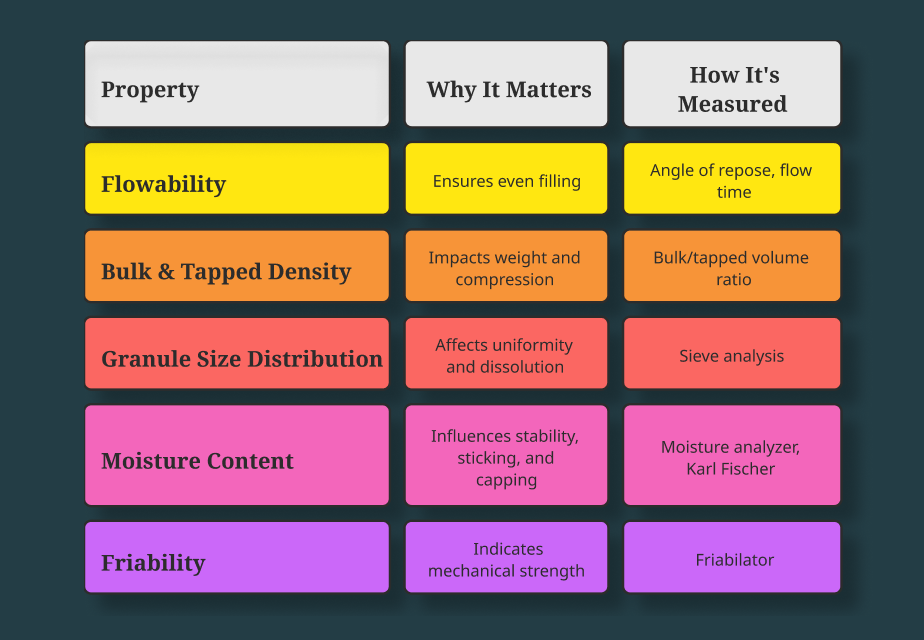

A. Physikalische Eigenschaften & Fließeigenschaften

B. Gehaltsgleichmäßigkeit

Eine gleichmäßige API-Verteilung in den Granulaten ist entscheidend, um Dosisschwankungen zu vermeiden.

• Gemessen mit: HPLC/UV-Analyse mehrerer Granulatproben
• Akzeptanzkriterien: RSD < 5%

C. In-Prozess-Kontrollen (IPKs)

Die Echtzeit-Granulierung wird häufig überwacht mittels:

• PAT-Tools für Bindemittelgehalt, Feuchte und Dichte
• Nahinfrarot (NIR) und Raman-Spektroskopie in kontinuierlichen Linien
• Stichproben aus jeder Charge/Los für die QC-Laboranalyse

Die Granulatqualität beeinflusst auch endgültige Tabletteneigenschaften wie Zerfall, Löslichkeit, Härte, und Gewichtseinheitlichkeit – was diesen Schritt in der Prozessoptimierung nicht verhandelbar macht.

6. In der Granulierung eingesetzte Geräte: Eine vollständige Aufschlüsselung

Granulierung betrifft nicht nur Mischer – es ist ein System voneinander abhängiger Maschinen, die jeweils dafür ausgelegt sind, eine bestimmte Aufgabe auszuführen: Mischen, Granulieren, Trocknen, Sieben und Endmischen.

Nachfolgend eine umfassende Tabelle der in der pharmazeutischen Granulierung verwendeten Geräte sowie deren Rolle und Platzierung im Prozess.

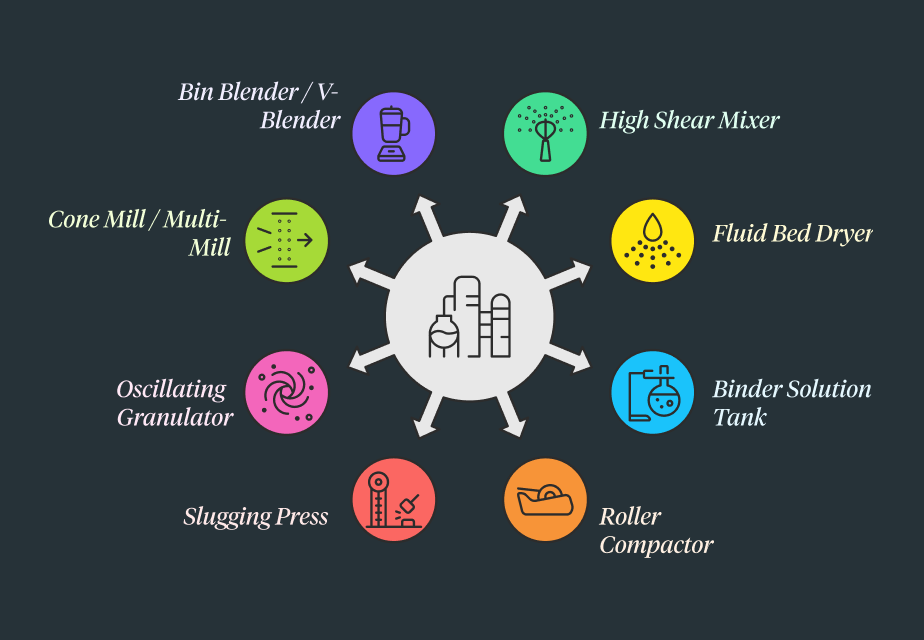

A. Geräte-Matrix

B. Geräte-Schwerpunkt

High-Shear-Granulator

• Besteht aus einem Rührer, Hackmesser und zylindrischer Schale.
• Wirbelt Pulver und Bindemittel schnell auf, um eine homogene Nassmasse zu bilden.
• Top-Hersteller: GEA (UltimaGral), IMA (ROTO MIX), Gansons (SuperGran), ACG (GT series)

Wirbelschichttrockner

• Hält Granulate in einem Heißluftstrom schwebend für gleichmäßiges Trocknen.
• Kann Sprühdüsen für Granulierung oder Beschichtung.
• Top-Hersteller: Glatt, ACG, IMA, Diosna

Walzenkompaktor

• Zwei gegenläufig rotierende Walzen verdichten Pulver zu einem Band.
• Das Band wird zu Granulaten mit gleichmäßiger Dichte gemahlen.
• Ideal für kontinuierliche Trockengranulierung.
• Top-Hersteller: Alexanderwerk, Freund Vector, Fitzpatrick

Behälter/V-Blender

• Sorgt für gleichmäßiges Mischen nach der Granulierung.
• Schmierstoffe werden hier zugegeben, um Kleben während der Kompression zu verhindern.
• CIP/SIP-Modelle verfügbar für sterile Zonen.

C. Moderne Systeme mit integrierten Steuerungen

Moderne Systeme bieten jetzt:

• PAT-Tools für Online-Überwachung
• CIP (Clean-in-Place)
• SCADA-basierte Automatisierung
• HEPA-Filtration
• Explosionsgeschütztes Design (ATEX-konform) für lösungsmittelbasierte Granulierung

7. Auswahl der richtigen Granulationsmethode und -ausrüstung

Die Wahl der richtigen Granulationsmethode ist nicht nur eine Frage der Maschinenverfügbarkeit. Es ist eine strategische Entscheidung, die sich direkt auf auswirkt:

• Formulierungsstabilität
• Regulatorische Konformität
• Skalierungsfähigkeit
• Kosten-effizienz

Lassen Sie uns das aufschlüsseln.

A. Entscheidungsmatrix: Nass- vs. Trockengranulierung

1. API ist hitze- oder feuchtigkeitsempfindlich

Bevorzugte Granulationsmethode: Trockengranulierung (Roller Compactor)

2. Fließfähigkeit ist schlecht

Bevorzugte Granulationsmethode: Nassgranulierung (High Shear + FBD)

3. Gewünschte Granulatdichte ist hoch

Bevorzugte Granulationsmethode: Nassgranulierung

4. API hat schlechte Verpressbarkeit

Bevorzugte Granulationsmethode: Nassgranulierung

5. API in hoher Dosis oder wenige Hilfsstoffe

Bevorzugte Granulationsmethode: Trockengranulierung

6. Schnelle Skalierung und weniger Personalaufwand

Bevorzugte Granulationsmethode: Kontinuierliche Granulierung

7. Komplexes Freisetzungsprofil (SR, MR)

Bevorzugte Granulationsmethode: Nassgranulierung

B. Rahmen zur Auswahl der Granulationsanlage

Die Wahl einer Granuliermaschine hängt von mehr als nur den technischen Daten ab. Hier ist ein Rahmenwerk:

1. Materialverträglichkeit

• Feuchtigkeits-/Hitzesensitivität?
• Reaktivität des API mit Bindemitteln oder Stahl?

2. Chargengröße & Durchsatz

• Ist die Maschine skalierbar?
• Kann sie Pilot- und kommerzielle Volumina bewältigen?

3. Automatisierung & Steuerung

• Unterstützt sie SCADA, PAT, NIR-Analytik?
• Echtzeit-Überwachungsfähigkeiten?

4. Reinigungs- & Validierungsfreundlichkeit

• Ist sie CIP/SIP-fähig?
• Lassen sich alle produktberührenden Teile leicht demontieren?

5. GMP- & regulatorische Bereitschaft

• Ist der Anbieter für GMP-konforme Ausführungen bekannt?
• Werden Dokumentations- und Validierungspakete bereitgestellt?

6. Support & After-Sales-Service

• Lokaler Support?
• Verfügbarkeit von Ersatzteilen?

C. Kaufhinweis: Kosten vs. Wert

• Jage nicht dem niedrigsten Preis hinterher. Berücksichtige Energieeffizienz, Wartungskosten und Automatisierung.
• Bewerte gesamtkosten des Eigentums (TCO), nicht nur CAPEX.
• Für Startups: Ziehe generalüberholte oder modulare, skidd-montierte Systeme mit Upgrade‑Optionen in Betracht.

8. Käuferleitfaden: Auswahl der richtigen Granulationsausrüstung

Ob du ein Startup hochskalierst oder eine kommerzielle Anlage aufrüstest, der Erfolg deiner Feststoff-Produktionslinie beginnt oft mit der richtigen Granulationsausrüstung. Hier ein praktischer Leitfaden, um die passende Maschine zu bewerten, auszuwählen und zu finalisieren.

A. Schritt-für-Schritt-Kaufprozess

1. Definiere deinen Anwendungsfall

• F&E, Pilot oder Produktion?
• Chargengröße (z. B. 10L, 100L, 500L)?
• Nass- oder Trocken-Granulation – oder beides?

2. Funktionale Anforderungen abbilden

• API feuchtigkeits-/hitzesensitiv?
• Bedarf an spezifischem Freisetzungsprofil?
• Anforderung an integrierten Wirbelschichttrockner?

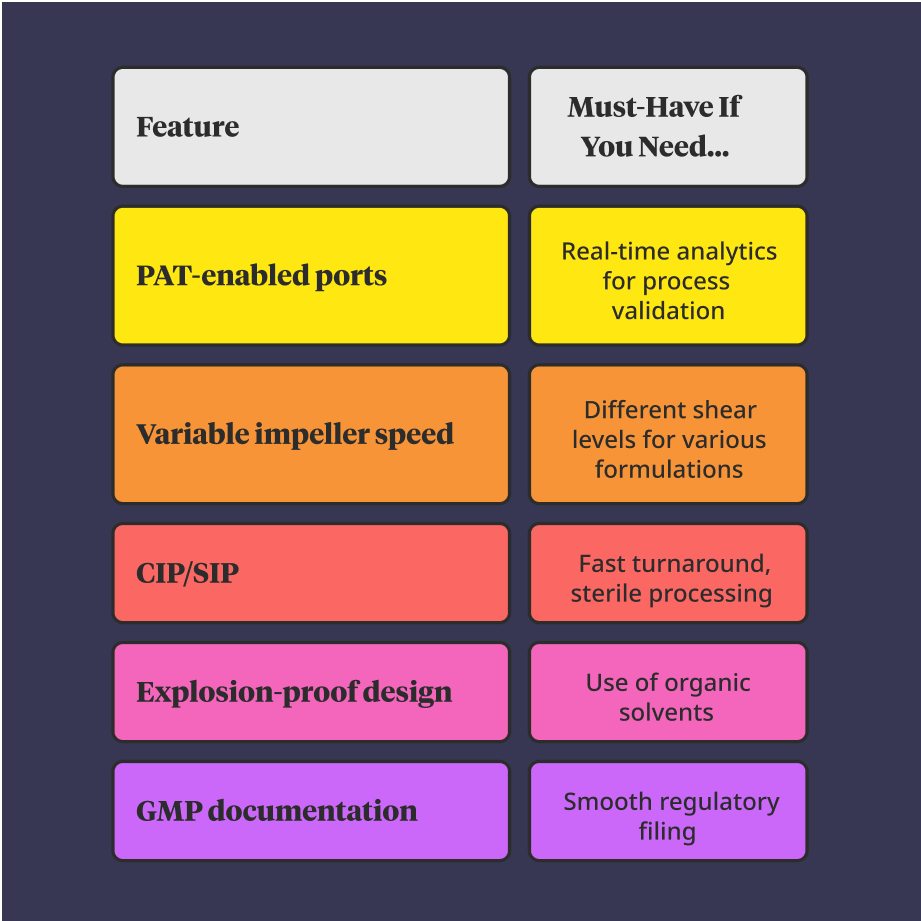

3. Maschinen anhand technischer Eignung vorselektieren

4. Anbieter bewerten nach:

• Supportverfügbarkeit (lokal + remote)
• Anpassungsflexibilität
• Validierungspakete
• Maschinenfußabdruck (Platzbeschränkungen)
• Upgrade-Pfade (kann später automatisiert werden?)

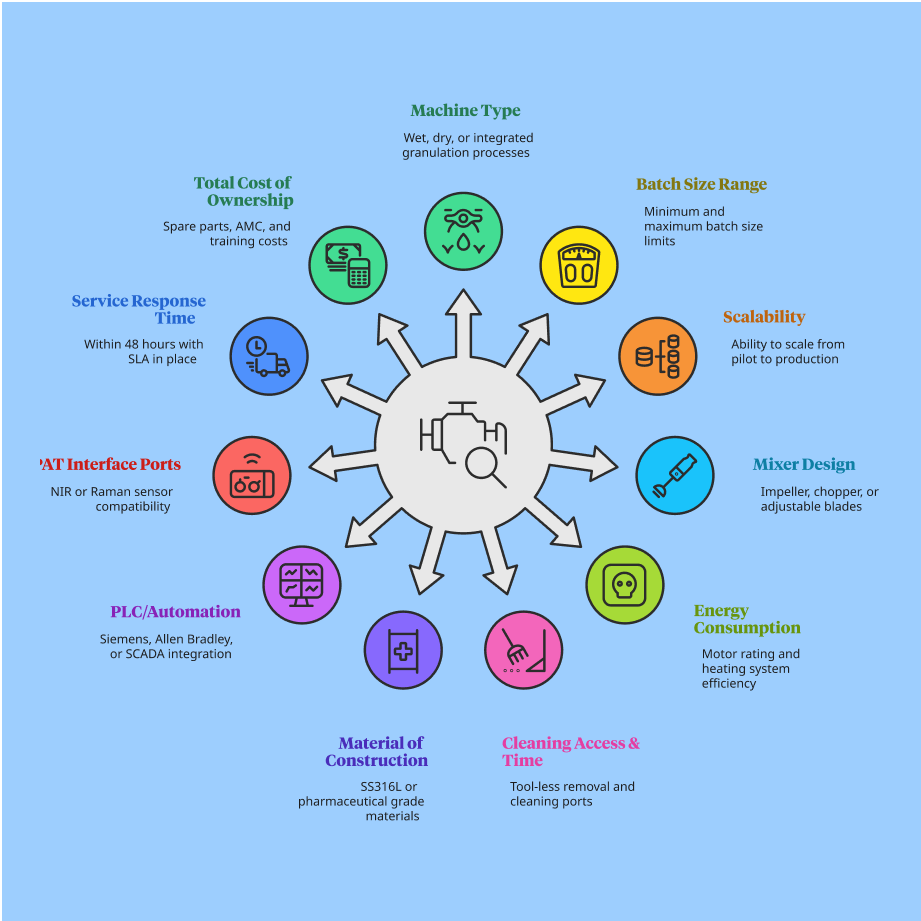

B. Prüfliste zur Bewertung von Granulierungsanlagen

Hier ein praktisches Bewertungsblatt für Beschaffungsteams:

C. Bonus-Tipp: Um FAT- + SAT-Videoaufzeichnung bitten

Zur Erleichterung regulatorischer Anforderungen stets anfordern:

• Factory Acceptance Test (FAT) Video
• Site Acceptance Test (SAT) Rundgang
• Installation Qualification (IQ) & Operational Qualification (OQ) Protokolle

Das vereinfacht die Audit-Bereitschaft gegenüber FDA, CDSCO und EU-Behörden.

9. Regulatorische, Validierungs- & GMP-Richtlinien für die Granulation

Die Granulierung – ob nass oder trocken – beeinflusst direkt kritische Qualitätsmerkmale (CQAs) wie Gleichmäßigkeit des Wirkstoffgehalts, Tabletten-Gewichtsschwankungen und Löslichkeit. Regulierungsbehörden weltweit achten genau darauf, wie Sie diesen Schritt validieren und kontrollieren.

A. Validierung in der Granulation

Ein validierter Granulierungsprozess gewährleistet Chargen-zu-Chargen-Reproduzierbarkeit unter definierten Betriebsparametern.

Schlüsselparameter der Validierung:

• Bindemittelkonzentration und -volumen
• Mischzeit und -geschwindigkeit (Impeller & Chopper)
• Granulatpartikelgrößenverteilung
• Feuchtegehalt nach dem Trocknen
• Endmischungs-Homogenität

Validierungsphasen:

1. Installationsqualifizierung (IQ) – Überprüfung der Maschinenspezifikationen & Kalibrierung
2. Betriebsqualifizierung (OQ) – Bestätigung der Funktionalität unter variierenden Bedingungen
3. Leistungsqualifizierung (PQ) – Durchführung des Prozesses und Nachweis, dass die Ausgabe die Qualitätsvorgaben erfüllt

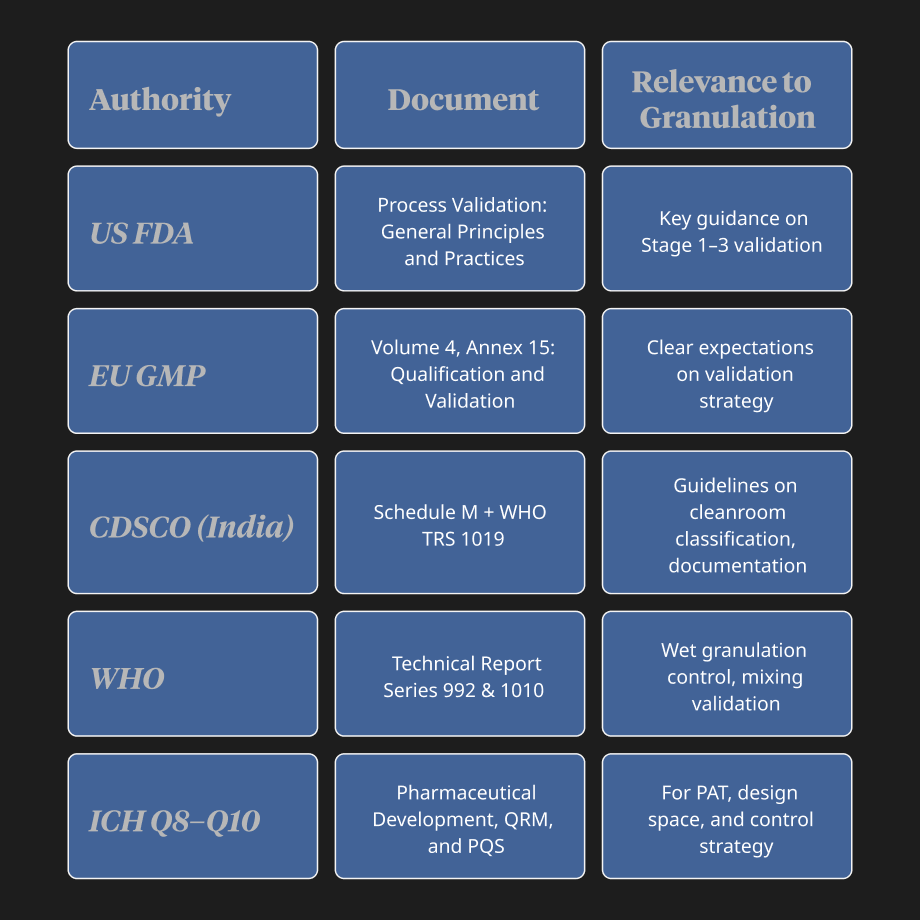

B. Regulatorische Referenzen

C. Process Analytical Technology (PAT) für die Granulation

PAT-Tools ermöglichen es, kritische Prozessparameter zu überwachen, wie z. B.:

• Feuchtegehalt während der Trocknung (via NIR)
• Granulatgröße (via Partikelbildanalyse)
• API-Blendemischungs-Uniformität (via Raman)

Bonus: Die Verwendung von PAT reduziert die Anzahl zerstörender In‑Prozess‑QC‑Prüfungen und hilft beim Übergang von chargenbasierter zu kontinuierlicher Granulation.

D. Reinigung, Kreuzkontamination & GMP

Granulation wird oft in dedizierten Zonen oder Räumen, durchgeführt und erfordert strenge SOPs:

• CIP (Clean-in-Place) oder manuelle Reinigungsprotokolle
• Visuelle Inspektion + Abstrichtests nach jeder Charge
• Ausrüstungsprotokolle + Reinigungsvalidierungsberichte
• Freigabe der Linie (Line clearance) vor Produktionsbeginn eines neuen Produkts

10. Häufige Herausforderungen bei der Granulation & wie man sie behebt

Selbst mit dem richtigen Prozess und den richtigen Maschinen kann die Granulation ein feiner Balanceakt. Kleine Abweichungen bei Parametern wie Bindervolumen, Trocknungszeit oder Rührgeschwindigkeit können sich zu Chargenausfällen oder OOS-Ergebnissen aufschaukeln.

Im Folgenden die häufigsten Granulationsprobleme und bewährte Lösungsansätze:

A. Problem: Übergranulierung

Symptome: Granulate zu groß oder hart; schlechte Verpressbarkeit

Ursachen:

• Zu hohe Bindermenge
• Längeres Mischen nach Binderzugabe

Abhilfen:

• Bindegehaltskonzentration und Sprühgeschwindigkeit neu optimieren
• Feuchtemassenzeit reduzieren
• Online-Feuchtesensoren verwenden, um den Binder-Stopp-Punkt zu steuern

B. Problem: Untergranulierung

Symptome: Granulate sind zu fein, staubig, schlechte Fließeigenschaften

Ursachen:

• Niedriger Bindemittelgehalt
• Unzureichendes Nassmischen

Behebung:

• Bindemittelverteilung verbessern (Spritzdruck oder Rührergeschwindigkeit erhöhen)
• Auf Bindemittel mit höherer Viskosität umstellen (z. B. PVP K30 statt K15)

C. Problem: Nicht einheitliche Granulatgröße

Symptome: Hohe RSD im Gehalt, variable Tablettenmasse

Ursachen:

• Ungeeignetes Sieben/Mahlen
• Bindemittelpools oder schlechtes Sprühmuster

Behebung:

• Oszillierenden Granulator oder Kegelmühle nach dem Trocknen verwenden
• Chopper-Geschwindigkeit beibehalten, um Agglomerate gleichmäßig aufzubrechen

D. Problem: Hohe Restfeuchte

Symptome: Tabletten kleben während der Kompression oder fallen bei Stabilitätstests durch

Ursachen:

• Unvollständiges Trocknen
• Schlechter Luftstrom im Wirbelschichttrockner

Behebung:

• Trocknungszyklus optimieren (Einlasstemperatur, Haltezeit)
• PAT/NIR für Echtzeit-Feuchteabschaltung einsetzen

E. Problem: API-Segregation in der Endmischung

Symptome: Schlechte Gehaltsgleichmäßigkeit in Tabletten

Ursachen:

• API ist leichter/feiner als die Hilfsstoffe
• Schmiermittel ungleichmäßig zugegeben

Behebung:

• APIs vor der Granulation mit Hilfsstoffen mischen
• Antisegregationsmittel verwenden (kolloidales Siliciumdioxid)

11. Die Zukunft der Granulation: Trends, Technik & Ausblick

Da die Pharmafertigung auf Effizienz, Präzision und Compliance, erfährt die Granulierung eine stille Revolution. Dies sind die Trends, die ihre Zukunft prägen.

A. Kontinuierliche Granulierung wird zum Mainstream

• Ermöglicht Qualitätskontrolle in Echtzeit mit NIR/PAT
• Reduziert Chargen-zu-Chargen-Variabilität
• Verkürzt die Chargenlaufzeit von Stunden auf Minuten
• Kompatibel mit Industrie 4.0 Plattformen

Führende Anbieter: GEA, Thermo Fisher, Freund Vector

B. KI-gestützte Prozessoptimierung

• Machine-Learning-Modelle heute:
• Vorhersage des Binder-Volumens basierend auf Mischungseigenschaften
• Automatische Anpassung des Granulierungsendpunkts
• Reduziert Testchargen bei Tech-Transfer

Werkzeuge wie digitale Zwillinge ermöglichen Simulationen vor dem physischen Scale-up.

C. Erweiterte Formulierungen erfordern fortschrittliche Granulierung

• Melt-Granulierung ermöglicht lösungsmittelfreie Wirkstofffreisetzung
• Schaumbinder-Systeme reduzieren den Trocknungsenergiebedarf um bis zu 50%
• Co-Processing von APIs mit Hilfsstoffen verbessert die Bioverfügbarkeit

D. Nachhaltigkeit treibt die Geräteinnovation

• Energieeffiziente Wirbelschichttrockner
• Dampfgranulierung (keine Lösungsmittel, keine VOCs)
• Modulare Designs für Multi-Product-Cleanrooms

E. Globalisierung & Outsourcing-Trends

• CDMOs investieren in flexible Granulierungslinien
• Ausrüstungsanbieter bieten jetzt Granulation-as-a-Service
• Schwellenmärkte (India, Vietnam, Brazil) treiben die Nachfrage nach kompakte, preiswerte Einheiten

Fazit: Granulierung ist der Ort, an dem Qualität beginnt

Die Granulierung ist nicht länger nur ein Schritt vor der Tablettierung – sie ist das Herzstück der Konsistenz der Darreichungsform, der Sicherheit und der Compliance. Ob Sie nun einen Hochgeschwindigkeitsmischer auswählen, eine klebrige Charge beheben oder eine kontinuierliche Linie bewerten, die Entscheidungen, die Sie in der Granulierung treffen, wirken sich auf den gesamten Herstellungszyklus aus.

Von Bindemittelviskosität bis zum Walzenkompaktierungsdruck, von Fließhilfen bis zu PAT-Sensoren — dieser Prozess verlangt Präzision, Fachwissen und Weitblick.

Richtig ausgeführt wird aus der Granulierung ein stabileres Produkt, eine elegantere Formulierung und ein wiederholbarer Prozess.
